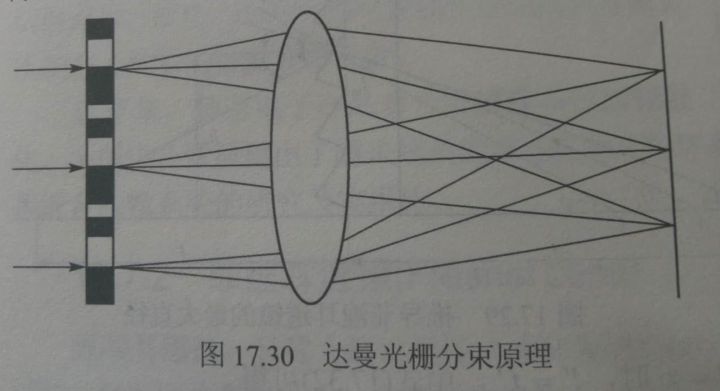

將達曼光柵置于傅里葉變換透鏡前，如圖17.30所示，經單位振幅的平面波照射，將在透鏡的后焦面上得到間距相等的光點陣列分布。設光柵的相位是二值的，即零或T，光柵的周期規化為1，為了得到2M+1級等光強的光束分布必須對光柵的每一個周期進行空間坐標的調制，利用這種微細結構的周期重復即可得到一種特殊結構的相位光柵，經過優化設計使輸出面上所要求的角譜范圍內的光強均等。為簡化設計過程，往往先設計其******結構，然后在正交方向展開，得到二維達曼光柵。
顯然，光柵及其譜******由光柵結構中那些突變點坐標所決定。結構的優化設計實質上是要尋找一組相位突變點坐標集。
光柵各衍射級功率譜與光柵實際周期T無關，只與光柵結構尺寸有關。因此，設計時通常將周期歸一化。繪制掩模圖形時，將光柵結構尺寸乘上T，即可得到光柵一個周期的實際相位分布。
與其他衍射結構的光學分束器相比，達曼光柵屬于傅里葉變換型的分束器，具有光斑陣列光強均勻性，不受入射光波分布影響和可以產生任意排列的點陣等優點。目前，我國以已經成功設計并制作了64X64分束的方形達曼光柵以及圓環形達曼光柵。
